我們不是最有實力的振動盤廠家，但我們最用心！如何判斷振動盤的常見故障

圖一：大頭螺絲振動盤

振動盤不工作的可能原因

1、電源電壓不足 ————這個道理很簡單，達不到標準電壓肯定不能正常工作了。

2、振動盤與控制器間的連線斷裂————導線斷開導致無法供電而不能正常工作。

3、控制器保險絲燒斷————保險絲燒斷導致線路斷路而不能正常工作！

4、線圈燒斷 ————導致線路斷路不能正常工作！

5、線圈與骨架間隙過小或過大————間隙過大導致不能正常工作！

6、有零件卡在線圈與骨架間 ————卡零件也是經常見到的問題！

7、振動盤抵住硬物————導致振動不能正常進行或頻率錯誤！

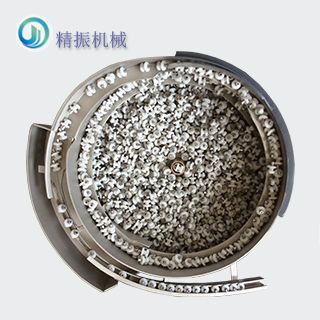

圖二：鋁塑振動盤

頂盤或底盤碰到其他設備振動盤振動乏力或過慢，零星地或不規則地送料，

可能是由于：

1. 彈簧斷裂或者彈簧的彈性失效。

2. 底板過薄 或者地板斷裂。

3. 安裝臺面有缺陷，缺少硬度。如果懸吊于設備臺 面，會造成振動過弱，臺面厚度應該至少達到1-1/2"，這樣才不會吸振，圓柱式撐腳必須配備三角 支撐片。

4. 臺面不水平 ，這時將臺面放平即可正常工作！

5. 盤內有雜物影響機械的正常運行！

6. 線圈氣隙應盡可能小，如果過度會有意外的問題。

7. 機器節奏過快導致零件從振盤滑落。

8. 電網波動，還是電壓不穩定的問題！

9. 控制器需要重新調整以適應電網波動。

10. 零件問題：超差、彎曲、含油等

11. 盤與底座緊固螺絲不緊或位置不對。

12. 零件過多容易引起卡料的問題。

13. 底盤調整不當，盡量不要去動底盤！

14. 物料變更，應當重新修整盤面并重調底盤

15. 在使用氣吹的場合可能會產生一些問題，可能 存在：氣壓不穩、氣源污染、含水或油，這些污染物會滯留在振盤表面，導致送料速度減慢甚至不走 。氣源必須清潔、干燥，配備獨立的調壓器、過濾器。不要使用剛性的管子會降低送料性能。應當使 用柔韌的軟管。

第一步：提供資料

1 . 正在生產中所使用的工件、請?zhí)峁?shí)物并標明是否易碎或怕劃傷等特性
2 . 振動盤的旋向（順時針、逆時針）

3 . 工件在振動盤出口時的出料狀態及出料速度

4 . 振動盤的安裝位置及空間限制、供電、供氣情況

5 . 希望振動盤頂盤對工件的盛料數量

6 . 圖層、外表、顏色、料滿停車系統等或其他要求

7 . 主機（生產線）的實際工作效率及接收方式：間歇式還是連續式

8 . 您希望的交貨時間

第二步：生產測試

買家下單后郵寄物料，用于調試振動盤。（隨振動盤退回買家）

第三步：發貨

1：賣家開始定做，試機拍下視頻。

2：買家打開木箱，物流發貨，買家滿意。

（注：產品按照客戶要求定做好之后是不能退貨的哦，請親們要體諒定做產品的特殊性，所以在訂做之前把您的要求清楚的表達給我們技術人員，如在產品按要求做好之后另有修改需求價格另議）

一、振動盤調整步驟與要點

（1）確認振動本體位于盤面確實鎖固；

（2）將控制器按鈕調至中間位置或調到數字130~180；

（3）將電源打開，查看振動盤輸送速度是否到達要求；

（4）若沒有達到要求，不要斷開電源，將鎖付彈片之固定螺絲松脫任意一支，查看

振動速度變化；

（5）若松脫彈片固定螺絲，振動速度變快，則表示彈片太厚，適度減少?gòu)椘瑪?shù)量或彈片厚度后再進行步驟4，再次調試；

（6）若松脫彈片固定螺絲，振動速度變慢，則表示彈片太薄，適度增加彈片數量或厚度后，再進行步驟4，再次調試；

（7）若步驟4的調整，振動速度變化不大時，則表示已完成彈片調整；

（8）電磁鐵，要對齊，間隙在1-1.5毫米，間隙要平行。

二、振動盤主要技術參數

（1）額定電壓為~220V~110V，頻率分別為50HZ或60HZ，振動機根據需要采用半波激磁振動或全波激磁振動，如采用調頻控制器振動頻率為50~140HZ;

（2）振動規格：頂盤根據工作特征可制成筒形、錐形、漸開線形，直徑從80MM至1100MM;

（3）振動盤按物料的走向分為順時針與逆時針;

三、使用及維護

（1）檢查主機各部緊固件是否有松動

（2）安裝時一定要使減震元件上下對齊，并使上下絲孔對應

（3）振動盤高度及水平調整好之后，將下座緊固在支架或固定板上

（4）在震動盤出口與應件相接時要留有一定的間隙，以避免影響振動效果

（5）振動盤是電氣插頭裝在控制盒上,要注意防水防油。接通220/110V電源后,打開

開關.緩慢轉動電位器(可調變阻器),逐步達到需要的送料數量即可.注意在接通電源前

一定要將電位器調至最小位置,以免損壞晶體管等電器元件

（6）振動盤在正常運行兩年后,應將底盤各部件拆開,拭去灰塵,清潔污物后并重新調試,使之達到所要求的送料數量

四、常見故障及排除方法

（1）接通電源后不震動，檢查電控器保險絲是否熔斷，電氣元件是否松動，插頭座是否接觸不良，電氣元件是否損壞

（2）速度不夠

    （a）檢查緊固彈性鋼片是否斷裂或緊固螺絲松動。

    （b）電磁鐵間隙是否過大，正常間隙在1--1.5mm，對小型振動盤的電磁鐵，銜鐵間隙就在0.5--1.2mm范圍內，鐵芯與銜鐵一作平面不平衡度<0.02mm

（3）電磁鐵線圈溫升偏高或線圈燒毀

    （a）鐵芯與銜鐵間隙過大，易出現燒線圈現象

    （b）適應于全波振動的電磁鐵，如果用于半波電源，會出現溫升偏高現象

    （c）外界氣溫偏高，影響線圈散熱
